无线对讲信号覆盖系统
从基站到天线的整链路组网
中继台信号 → 天馈共用器件 → 光纤拉远 → 天线辐射 → 对讲机信号连续覆盖。 面向写字楼、园区、隧道、场馆的对讲覆盖工程，提供系统级整机与三层组网器件， 全面适配北峰、海能达、摩托罗拉等主流中继台。
一条链路，五个环节
信号怎么走、设备装在哪，一张图讲清楚。带 ◈ 标记的环节由汉的自有设备承担。
系统级整机方案
近端 + 远端 + 光缆自成系统，适合整体交付的覆盖工程；器件做配套，整机做系统。
HANDMIND主力方案全网通光纤直放站
解决地下车库、写字楼酒店、隧道、机场、矿区等弱覆盖与盲区。单频/多频定制、自动控制免调试，支持集群与公网频段按需配置。
- 工作频段DMR 136-520 / PDT 351-361 / 4G·5G 全网通按需
- 带内增益52±2dB（直耦）/ 95±2dB（空耦）
- 输出功率下行 30-43dBm 可选
- 组网方式星型 / 链型混合组网
- 监控本地 RJ-45 · 远程 TCP/IP
- 噪声系数≤6dB · 时延 ≤9μs
HANDMIND多频数字光分布系统
面向高速公路隧道群、地下管廊、桥梁、海底隧道等狭长场景，同时接入 FM 广播、350M 公安消防、400M 调度多系统业务。
- 工作频段FM 87.5-108 / 350M 警用 / 400M 调度
- 系统构成近端机 + 扩展机 + 远端机
- 组网能力1 近端最多带 128 台远端机
- 光传输距离≥15km
- 防护等级远端机 IP65 铝合金压铸
- 网管OMC 平台远程监控
HANDMIND单频数字光纤站
单频段数字光纤直放站，按项目需要选择 350M / 400M / 806M 频段，用于集群对讲专网覆盖，成本更聚焦。
- 频段选择350M / 400M / 806M 按需
- 应用公安 / 消防 / 应急集群覆盖
- 传输方式数字光纤承载
- 部署与近端机成对拉远
基站层 · 天馈共用器件
与中继台并列组网多台中继台共用一套天线系统：双工器收发隔离、发射合路器多机合一发射、接收分路器一收多分——省天线点位、防互调干扰。与北峰 BR1050、海能达 HR1060、摩托罗拉 SLR5300 等中继台直接配套。

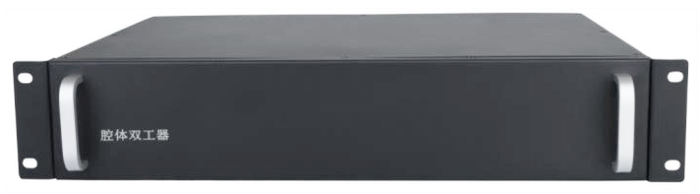

HANDMIND双工器（天线共用器）
多信道基站收发天线共用，发射与接收高隔离，避免自扰。
- 工作频率136-174 / 350-400 / 400-470MHz
- 端口隔离度≥75dB
- 插入损耗≤1.0dB
- 承受功率100W
- 接口 / 尺寸N-K · 485×300×47mm

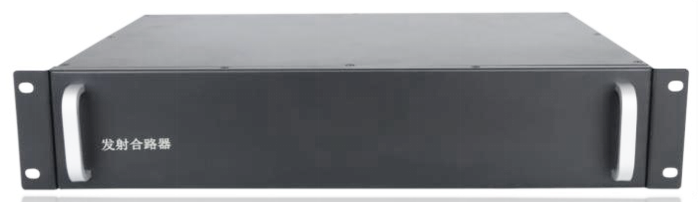

HANDMIND发射合路器
多路发射信号合并到一根天线，提高天线利用率，节省点位。
- 工作频率136-174 / 350-400 / 400-470MHz
- 合路插损2合≤3.3 / 3合≤5.4 / 4合≤6.2dB
- TX-RX 隔离≥75dB
- 最大输入100W
- 接口 / 尺寸N-K · 485×300×47mm

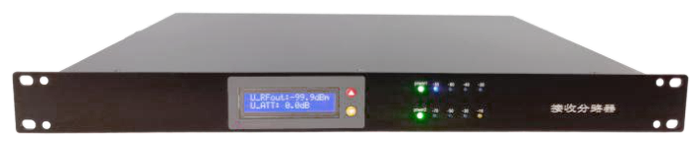

HANDMIND接收分路器
接收天线一路进、多路出，多信道共享接收天线。
- 工作频率136-174 / 350-400 / 400-470MHz
- 增益≥20dB
- 带外抑制 / 隔离≥80dB / ≥80dB
- 噪声系数≤1.45dB
- 接口 / 尺寸N-K · 485×300×47mm
传输层 · 光链路设备
光纤拉远近端机把中继台射频信号转为光信号，经光纤送到远端覆盖点；远端机还原射频并放大，覆盖地下室、隧道等信号到不了的地方。支持波分复用与远程监控。

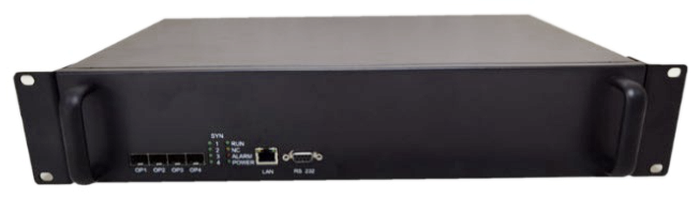

HANDMIND光链路设备 · 近端机
耦合基站（中继台）信号，电转光，向远端覆盖点发送。
- 工作频率410-415 / 420-425MHz
- 最大增益20dB · 1dB 步进可调 ≥31dB
- 带内波动≤2.8dB
- 接口射频 N/F · 光口 LC · 监控 RJ-45
- 尺寸485×300×92mm

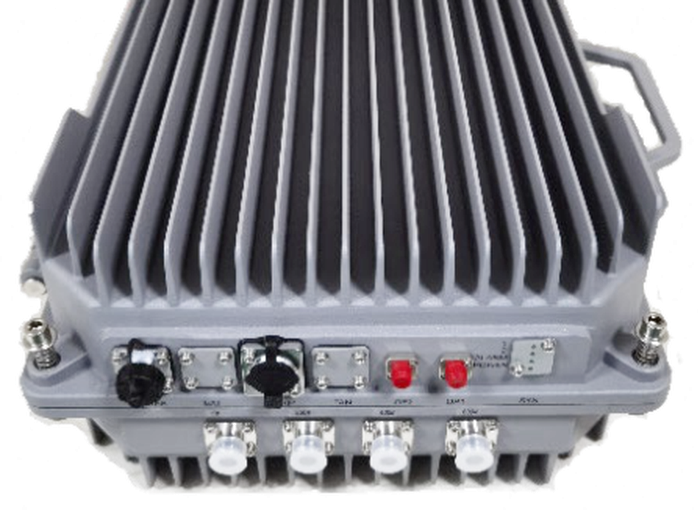

HANDMIND光链路设备 · 远端机
光转射频并放大，经天线向覆盖区辐射，与近端机成对使用。
- 工作频率410-415 / 420-425MHz
- 额定输出38dBm · 最大增益 50dB
- 带内波动≤2.9dB
- 接口射频 N/F · 光口 FC
- 环境-25~+55℃ · 湿度 ≤95%
- 尺寸450×350×190mm
分布层 · 天线与干线覆盖
末端辐射信号最终出口：吸顶天线向室内 360° 辐射，干线放大器补偿馈线损耗、扩展覆盖半径。

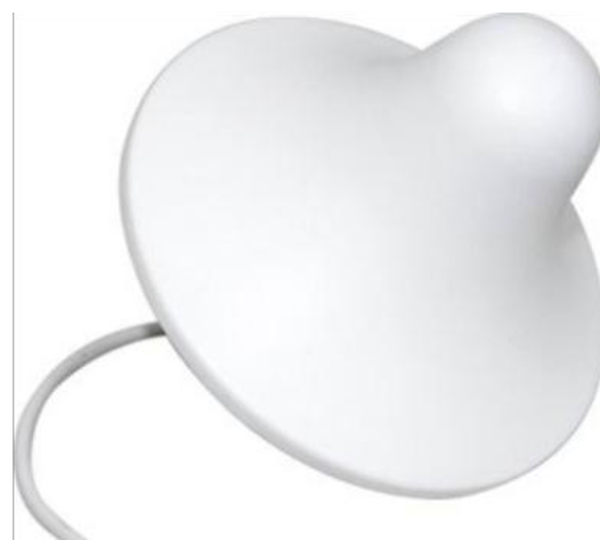

HANDMIND室内全向吸顶天线
吸顶安装，水平 360° 均匀覆盖，适配各频段对讲信号。
- 工作频率136-174 / 350-400 / 400-470MHz
- 增益2.15dBi
- 波瓣水平 360° / 垂直 90°
- 驻波比 / 耐功率≤1.4 · 50W
- 接口 / 尺寸N-K · 150×150×150mm

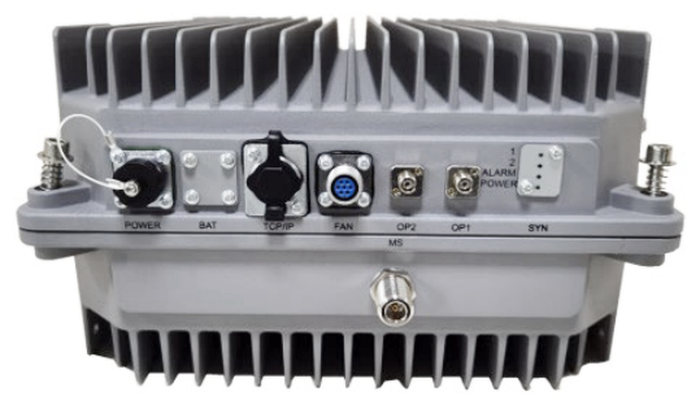

HANDMIND干线放大器
双向放大上下行链路，补偿电缆损耗，把覆盖范围再推远一段。
- 工作频率406-416 / 412.5-422.5MHz ±2.5
- 增益可调上行 20-45dB / 下行 10-45dB
- 带外抑制≥80dB
- 工作模式全双工 · 数模系统兼容
- 接口N-K
主机随便选哪家，组网器件交给汉的
我们是北峰、海能达、摩托罗拉等品牌的代理商——比谁都清楚这些主机需要什么样的组网器件。
适配面
兼容主流数字 / 模拟中继台的频段、接口、功率裕量，到场即接、无需改造。
一站式
主机与组网器件同渠道供货 + 调测支持，集成商不用多方比配、多方追责。
可验证
硬参数说话：天馈共用器件隔离度 ≥75dB、100W 功率裕量，多台中继台共一套天馈不互扰。
典型覆盖场景
地下室没信号、隧道掉话、场馆人一多就打不通——都是这套系统解决的问题。
大型商场 / 写字楼
地下室 + 电梯厅覆盖机场 / 码头
大面积枢纽统一调度物流园区 / 仓储
跨库区班组实时对讲体育场馆 / 会展
高密度人流应急保障隧道 / 管廊
狭长空间光纤拉远覆盖检测报告与资质
高新技术企业
证书编号 GR202333011809 · 发证日期 2023 年 12 月 8 日
由浙江省科学技术厅、浙江省财政厅、国家税务总局浙江省税务局联合批准

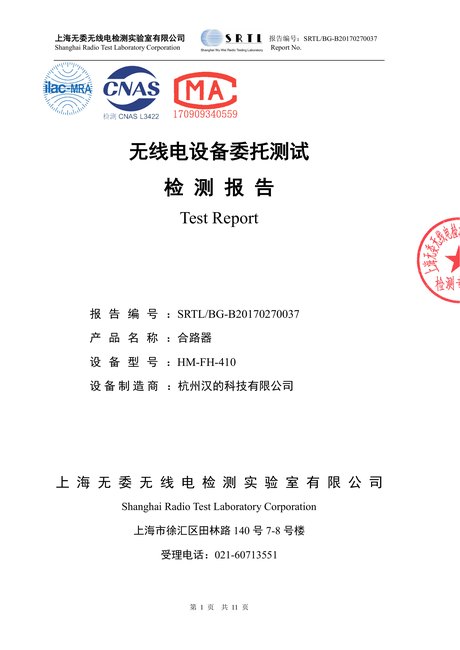

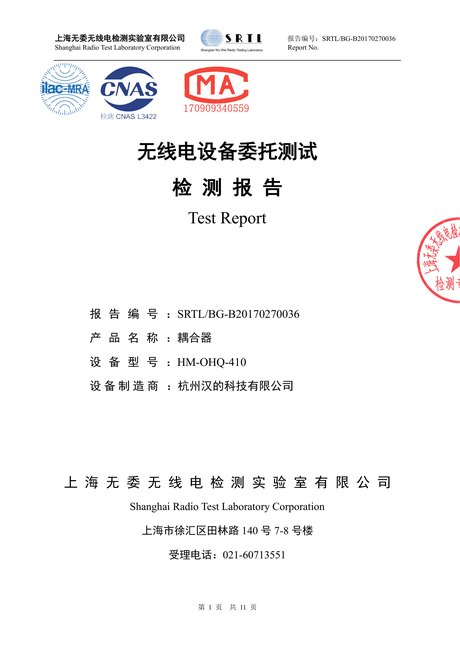

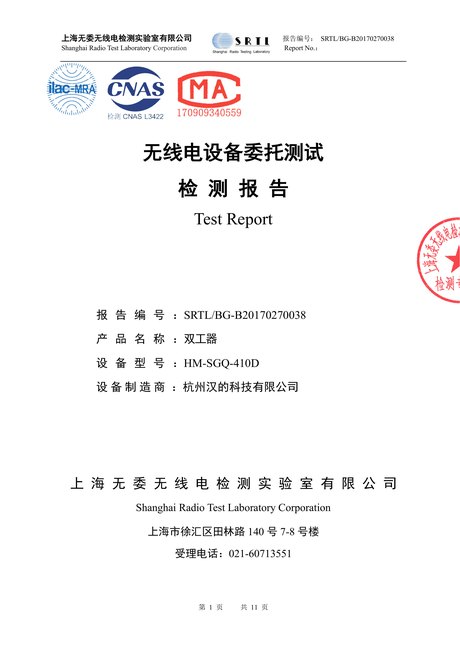

公司自研组网器件与整机均按型号送检，检测报告由具备 CNAS / MA 资质的上海无委无线电检测实验室出具，点击报告封面可查看首页。

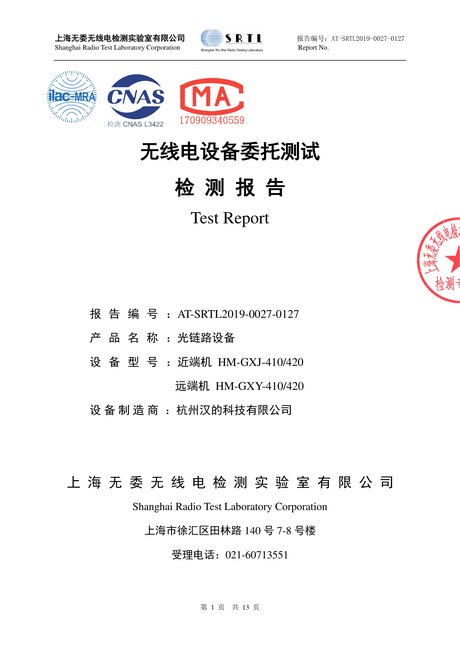

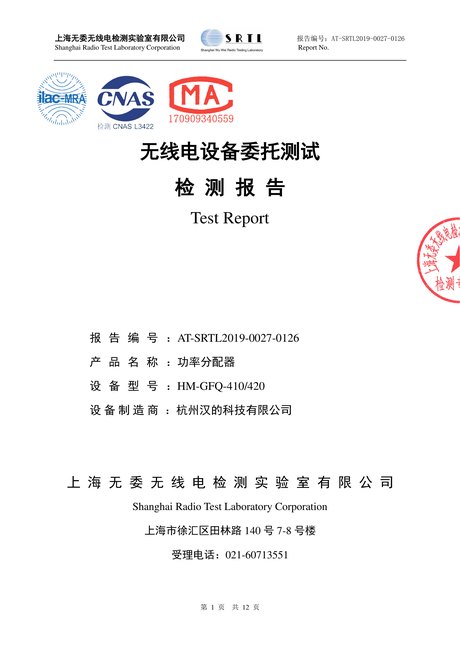

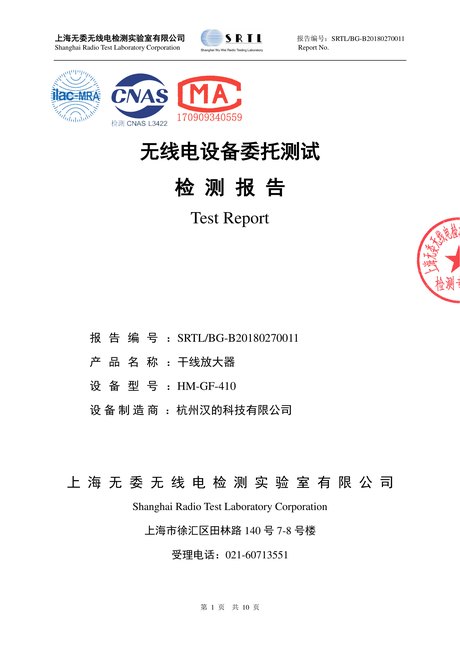

图示为各报告首页（共 7 份），完整报告及原件可现场查阅；检测机构：上海无委无线电检测实验室（CNAS L3422）。
覆盖方案，24 小时出
把建筑图纸或点位清单发过来，我们按链路给您配整机 + 器件清单。
